Пескоуловители «ПУ»

Пескоуловитель предназначен для улавливания взвешенных частиц, а также неэмульгированных нефтепродуктов. Принцип действия основан на гравитации при отстаивании в тонком слое.

Сточная вода проходит две стадии очистки, движение воды самотёчное — за счёт разности уровней на входе и выходе. Степень очистки от взвешенных веществ — не менее 80 %.

Запросить подбор +7 (777) 935 62 90

Ключевые параметры

Расход: 1–100 л/с
Типоразмеров: 23
Очистка от взвеси: не менее 80 %
Стадий очистки: 2
Плотность частиц: до 1500 кг/м³

Точный типоразмер подбирается по расходу и составу стока — подбор доступен в разделе «Решения».

Принцип очистки

Пескоуловитель представляет собой ёмкость, в которой происходит осаждение нерастворимых частиц с плотностью не более 1500 кг/м³. Устанавливается при высоком содержании взвешенных веществ в сточных водах.

Назначение установки — предотвратить попадание взвешенных веществ в нефтеуловитель и безнапорный сорбционный фильтр и тем самым увеличить срок их эксплуатации без регенерации сорбента.

Частицы, более тяжёлые, чем сточная вода, оседают на дно. Собравшийся осадок периодически удаляется ассенизаторской машиной через технический колодец для обслуживания.

Пескоуловитель может быть укомплектован датчиком осадка с выводом сигнала на расстояние до 50 м. При большой нагрузке рекомендуется дополнительно комплектовать его тонкослойными блоками.

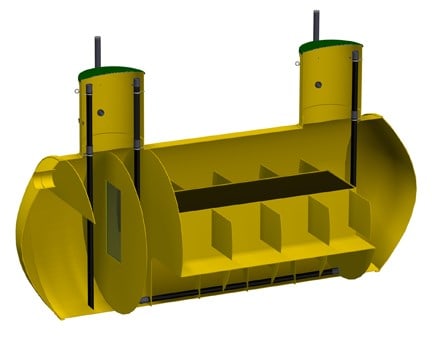

Пескоуловитель горизонтального исполнения в разрезе

Устройство

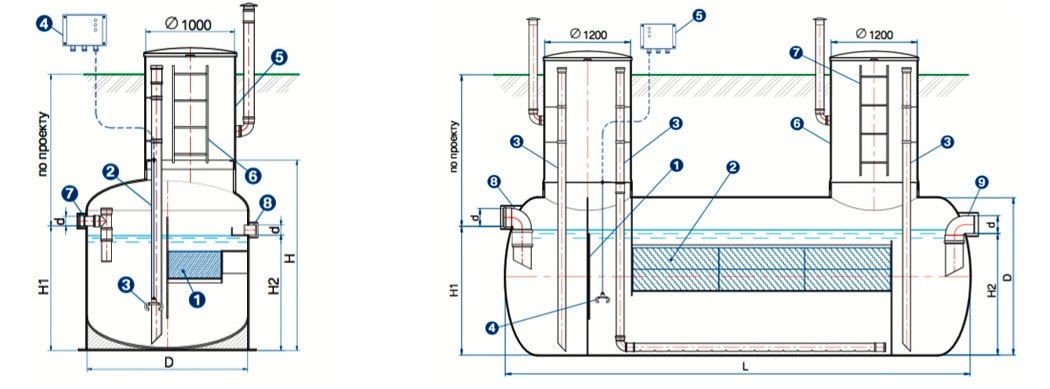

Схемы пескоуловителей: вертикальное исполнение 1–9 л/с и горизонтальное 10–100 л/с — Слева — исполнение на 1–9 л/с, справа — на 10–100 л/с

Тонкослойные модули

Площадь проекции осаждающей поверхности в 5 раз больше площади основания
Применимы для резервуаров любых размеров и форм
Устойчивы к химическим, биологическим и температурным изменениям, низкая тенденция к охрупчиванию, устойчивость к эрозии
Срок эксплуатации более 25 лет

Технические характеристики

Пескоуловители «ПУ» 1–9 л/с4 типоразмеров

Марка	Q, л/с	Вес, кг	D	L	d	H1	H2	ТК-1000	ТК-1200
ПУ-2	1–2	305	1500	2140	110	1400	1300	1	—
ПУ-4	3–4	384	1800	2140	110	1400	1300	1	—
ПУ-6	5–6	432	2000	2290	160	1400	1300	—	1
ПУ-9	7–9	485	2200	2290	160	1400	1300	—	1

Таблица прокручивается вбок.

Пескоуловители «ПУ» 10–100 л/с19 типоразмеров

Марка	Q, л/с	Вес, кг	D	L	d	H1	H2	ТК-1200
ПУ-10	10	678	1500	4200	110	1300	1200	2
ПУ-15	10–15	1113	2200	4750	160	1800	1700	2
ПУ-20	16–20	1368	2200	5800	200	1800	1700	2
ПУ-25	21–25	1418	2200	6500	200	1800	1700	2
ПУ-30	26–30	1591	2200	7500	200	1800	1700	2
ПУ-35	31–35	1763	2200	8500	250	1800	1700	3
ПУ-40	36–40	1936	2200	9500	250	1800	1700	3
ПУ-45	41–45	2109	2200	10500	250	1800	1700	3
ПУ-50	46–50	2281	2200	11500	250	1800	1700	3
ПУ-55	51–55	2540	2200	13000	315	1800	1700	3
ПУ-60	56–60	2261	3000	8000	315	2600	2500	3
ПУ-65	61–65	2379	3000	8500	315	2600	2500	3
ПУ-70	66–70	2496	3000	9000	400	2600	2500	3
ПУ-75	71–75	2614	3000	9500	400	2600	2500	3
ПУ-80	76–80	2732	3000	10000	400	2600	2500	3
ПУ-85	81–85	2967	3000	11000	400	2600	2500	3
ПУ-90	86–90	3203	3000	12000	400	2600	2500	3
ПУ-95	91–95	3321	3000	12500	400	2600	2500	3
ПУ-100	96–100	3438	3000	13000	400	2600	2500	3

Таблица прокручивается вбок. Размеры в мм, вес в кг. ТК — технические колодцы, шт.
