Нефтеуловители «НУ»
Нефтеуловитель служит для выделения взвешенных веществ и нефтепродуктов из состава сточных вод: продуктов отходов нефти и масел, продуктов сгорания топлива.
Сточная вода проходит три стадии очистки, движение воды самотёчное. Основной состав уловленных нефтепродуктов собирается наверху и периодически откачивается через технический колодец.
- Расход
- 1–100 л/с
- Типоразмеров
- 31
- Стадий очистки
- 3
- Нефтепродукты на выходе
- 0,3–0,5 мг/л
- Взвешенные вещества
- 10–20 мг/л
Точный типоразмер подбирается по расходу и составу стока — подбор доступен в разделе «Решения».
Принцип очистки
Нефтеуловитель очищает поверхностные сточные воды механическим путём — удаляет всплывающие примеси: продукты отходов нефти и масел, продукты сгорания топлива. Сточные воды поступают в устройство самотёком и проходят несколько этапов очистки.
Работа основана на технологии коалесценции: разрозненные капли нефтепродуктов при соприкосновении сливаются. Процесс активизируют специально разработанные коалесцентные фильтры — проходя через них, мелкие частицы задерживаются, сталкиваются друг с другом и сливаются в единое целое. Укрупнённые частицы нефтепродуктов поднимаются на поверхность, откуда периодически откачиваются через технический колодец.

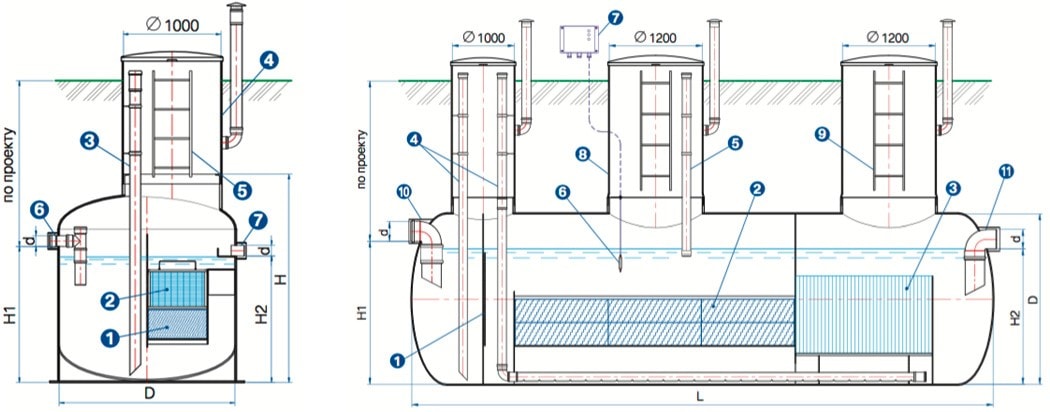

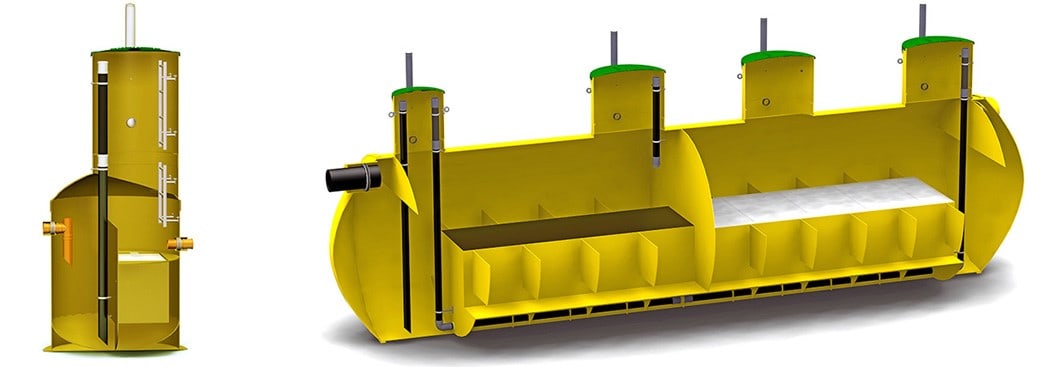

Устройство
Нефтеуловитель «НУ» 1–9 л/с
- 1Коалесцирующие модули
- 2Сорбционный блок с сорбентом «Мегасорб-Ф»
- 3Стояк для откачки осадка
- 4Технический колодец
- 5Лестница
- 6Подводящий патрубок
- 7Отводящий патрубок
Нефтеуловитель «НУ» 10–100 л/с
- 1Сетчатый фильтр
- 2Коалесцирующие модули
- 3Сорбционный блок с сорбентом «Мегасорб-Ф»
- 4Стояк для откачки осадка
- 5Стояк для откачки всплывших нефтепродуктов
- 6Датчик уровня нефтепродуктов
- 7Сигнализатор уровня нефтепродуктов
- 8Технический колодец
- 9Лестница
- 10Подводящий патрубок
- 11Отводящий патрубок
Эффективность очистки
| Вид загрязнений | Исходная вода, мг/л | Очищенная вода, мг/л |
|---|---|---|
| Взвешенные вещества | до 600 | 10–20 |
| Нефтепродукты | до 120 | 0,3–0,5 |
Технические характеристики
| Марка | Q, л/с | Вес, кг | D | H | d | H1 | H2 | ТК-1000 | ТК-1200 |
|---|---|---|---|---|---|---|---|---|---|
| НУ-2 | 1–2 | 315 | 1600 | 2140 | 110 | 1400 | 1300 | 1 | — |
| НУ-4 | 3–4 | 385 | 1800 | 2140 | 110 | 1400 | 1300 | 1 | — |
| НУ-6 | 5–6 | 445 | 2000 | 2290 | 160 | 1400 | 1300 | — | 1 |
| НУ-10 | 7–9 | 505 | 2200 | 2300 | 160 | 1400 | 1300 | — | 1 |
Таблица прокручивается вбок.
В исходной таблице производителя последняя вертикальная модель с расходом 7–9 л/с обозначена как «НУ-10», хотя эта же марка есть среди горизонтальных на 10 л/с. Вероятная опечатка — уточняется.
| Марка | Q, л/с | Вес, кг | D | L | d | H1 | H2 | ТК-1200 | ТК-800 |
|---|---|---|---|---|---|---|---|---|---|
| НУ-10 | 10 | 1113 | 2200 | 5900 | 160 | 1850 | 1750 | 2 | 1 |
| НУ-11 | 11 | 1131 | 2200 | 6000 | 160 | 1850 | 1750 | 2 | 1 |
| НУ-12 | 12 | 1165 | 2200 | 6200 | 160 | 1850 | 1750 | 2 | 1 |
| НУ-13 | 13 | 1201 | 2200 | 6400 | 160 | 1850 | 1750 | 2 | 1 |
| НУ-14 | 14 | 1234 | 2200 | 6600 | 160 | 1850 | 1750 | 2 | 1 |
| НУ-15 | 15 | 1364 | 2200 | 6800 | 160 | 1850 | 1750 | 2 | 1 |
| НУ-16 | 16 | 1398 | 2200 | 7000 | 200 | 1850 | 1750 | 2 | 1 |
| НУ-17 | 17 | 1416 | 2200 | 7100 | 200 | 1850 | 1750 | 2 | 1 |
| НУ-18 | 18 | 1433 | 2200 | 7200 | 200 | 1850 | 1750 | 2 | 1 |
| НУ-19 | 19 | 1450 | 2200 | 7300 | 200 | 1850 | 1750 | 2 | 1 |
| НУ-20 | 20 | 1485 | 2200 | 7500 | 200 | 1850 | 1750 | 2 | 1 |
| НУ-25 | 21–25 | 2022 | 2200 | 10000 | 200 | 1850 | 1750 | 3 | 1 |
| НУ-30 | 26–30 | 2109 | 2200 | 10500 | 200 | 1850 | 1750 | 3 | 1 |
| НУ-35 | 31–35 | 2195 | 2200 | 11000 | 250 | 1850 | 1750 | 3 | 1 |
| НУ-40 | 36–40 | 2281 | 2200 | 11500 | 250 | 1850 | 1750 | 3 | 1 |
| НУ-45 | 41–45 | 2368 | 2200 | 12000 | 250 | 1850 | 1750 | 3 | 1 |
| НУ-50 | 46–50 | 2454 | 2200 | 12500 | 250 | 1850 | 1750 | 3 | 1 |
| НУ-55 | 51–55 | 2540 | 2200 | 13000 | 315 | 1850 | 1750 | 3 | 1 |
| НУ-60 | 56–60 | 2261 | 3000 | 8000 | 315 | 2600 | 2500 | 3 | 1 |
| НУ-65 | 61–65 | 2379 | 3000 | 8500 | 315 | 2600 | 2500 | 3 | 1 |
| НУ-70 | 66–70 | 2496 | 3000 | 9000 | 400 | 2600 | 2500 | 3 | 1 |
| НУ-75 | 71–75 | 2614 | 3000 | 9500 | 400 | 2600 | 2500 | 3 | 1 |
| НУ-80 | 76–80 | 2732 | 3000 | 10000 | 400 | 2600 | 2500 | 3 | 1 |
| НУ-85 | 81–85 | 2850 | 3000 | 10500 | 400 | 2600 | 2500 | 3 | 1 |
| НУ-90 | 86–90 | 2967 | 3000 | 11000 | 400 | 2600 | 2500 | 3 | 1 |
| НУ-95 | 91–95 | 3085 | 3000 | 11500 | 400 | 2600 | 2500 | 3 | 1 |
| НУ-100 | 96–100 | 3203 | 3000 | 12000 | 400 | 2600 | 2500 | 3 | 1 |
Таблица прокручивается вбок. Размеры в мм, вес в кг. ТК — технические колодцы, шт.
